ROBODRILL -T14ia

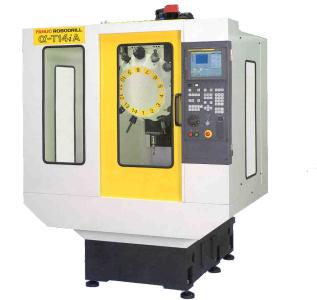

Il centro Fanuc Robodrill -T14iA è un centro di lavoro concepito intorno alla testa mandrino visibile in figura, sulla quale è applicato il magazzino a 14 stazioni a cambio ultra rapido. La macchina è concepita per lavorazioni su larga scala, così come per semplici operazioni di foratura, ma sempre a grande velocità e alta produttività grazie anche agli avanzamenti rapidi di 48 m/min su tutti gli assi. L'evoluto Cnc, caratterizzato dalla funzione di "intelligenza artificiale", permette alla macchina di lavorare pezzi di piccole dimensioni ma di grande complessità. I relativi programmi sono generabili a bordo macchina anche da operatori non esperti grazie appunto alla citata funzione di intelligenza artificiale, che permette l'ottimizzazione dei programmi preparati. Un'altra pregevole funzione di questo Cnc è quella della gestione della durata degli utensili, che comporta il cambio automatico dell'utensile con uno gemello quando viene raggiunto il tempo di contatto preimpostato.

Viene controllato anche il carico sull'utensile durante la foratura(tramite l'assorbimento della potenza da parte del motore): anche questa funzione confluisce nella gestione durata utensile. La macchina può essere dotata inoltre di cambiapallet, che consente di sostituire il pezzo senza interrompere la lavorazione. Il campo di lavoro di questa unità è di 500/380/300 mm (X/Y/Z) la potenza al mandrino è di 3,7 Kw con una velocità di 8.000 giri/min. La precisione di posizionamento singolo è di 0,006 mm su 300m. A questo modello si affianca la versione Robodrill -T14iAL con corsa sull'asse X maggiorata a 200 mm. Per ambedue i modelli si possono avere come opzione il raffreddamento attraverso il mandrino, maggiore velocità e precisione nella lavorazione tridimensionale grazie alla interpolazione Nurbs, con Hpcc, controllo modellazione, dal server e un mandrino da 15.000 giri/min.





  -T14iA -T14iAL
Corse Asse X Movimento longitud. colonna 00 mm 00 mm
Asse Y Movimento trasversale colonna 80 mm 00 mm
Asse Z Movimento verticale testa 300 mm 300 mm
Distanza punta mandrino a superficie tavola 150 to 450 mm 150 to 450 mm
Tavola Dimensioni tavola 650x380 850x390
Carico massimo 200 kg (uniform load) 250 kg (uniform load)
Superficie tavola 3T-slots, size 14 mm pitch 125 mm
Mandrino N° giri mandrino 80 to 8000 min-1
Cono porta utensile 7/24 cono N°30 (con soffio d'aria)
Avanzamento Avanzamento rapido 48m/min (X,Y,Z)
Avanzamento 1 -15,000 mm/min
Torretta Sistema cambio utensile Tipo Torretta (mandrino indipendente da torretta)
Cono utensile MAS BT30, MAS P30T-1 (45 deg)
N° utensili 14
Diametro max utensile 80 mm
Lunghezza max utensile 250 mm
Metodo selezione utensile Random (percorso più breve)
Peso max utensile 2 kg/utensile(totale max 15 kg)/3 kg/utensile (totale max 22 kg)
Tempo cambio utensile 1.0 sec.(2 kg)/1.4 sec(3 kg)
Motori Motore mandrino 5.5 kW (10 min in potenza/3.7 kW (potenza continua)
Accuratezza Posizionamento singolo 0,006/300 mm
Ripetibilità ±0,002 min
